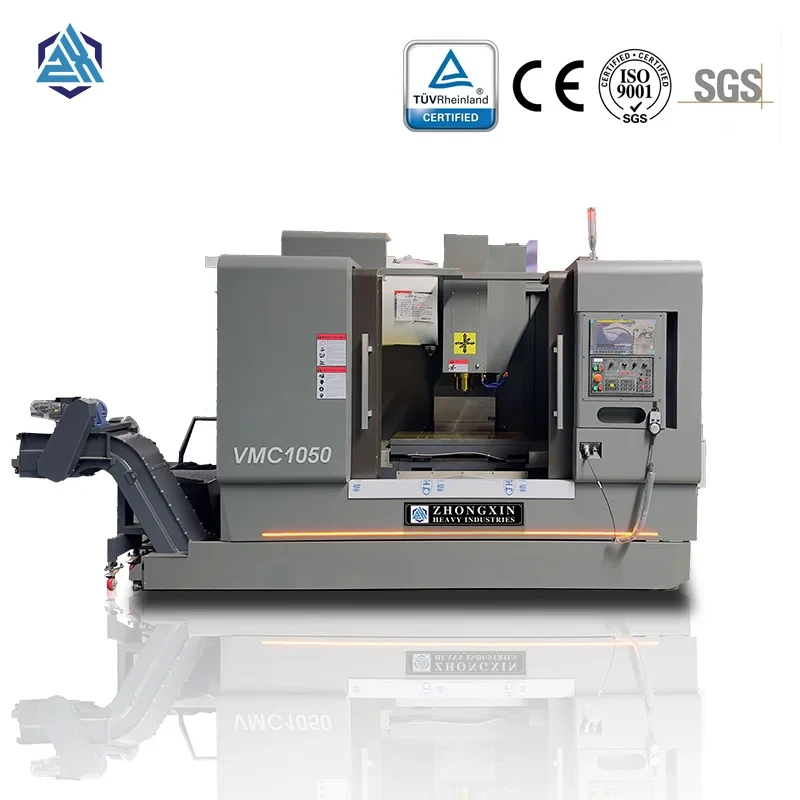

نئی CNC عمودی لیتھ
نیا CNC عمودی لیتھ مشینی مرکز ٹول میگزین کی قسم اور ساخت کا تعارف
عمودی مشینی سینٹر ٹول میگزین کی اقسام
1. ڈرم (ڈسک) ٹائپ ٹول میگزین
ٹول ایکسس ڈرم ایکسس کے متوازی:
ٹولز کو ڈھول/ڈسک کے گرد شعاعی یا محوری طور پر ترتیب دیا جاتا ہے۔
سادہ ڈھانچہ، عام طور پر چھوٹے-کی صلاحیت والے میگزین (8–64 ٹولز) کے لیے استعمال ہوتا ہے۔
حد بندی: ڈرم کا بڑا قطر گردشی جڑتا اور آلے کے انتخاب کا وقت بڑھاتا ہے۔
اصلاح: ڈبل- یا ملٹی-رنگ ٹول کے انتظامات جگہ کے استعمال کو بہتر بناتے ہیں۔
آلے کا محور ڈرم ایکسس کی طرف مائل ہے۔:
ٹول کا محور ڈرم کے محور کے ساتھ ایک شدید زاویہ بناتا ہے۔
آلے کی تبدیلیوں کے دوران ہیرا پھیری کی پیچیدگی کو کم کرتا ہے۔
خرابیاں: بڑے زیر اثر، محدود تنصیب کی لچک، اور کم صلاحیت۔
2. سلسلہ-ٹائپ ٹول میگزین
ساخت: ایک سروو-سے چلنے والی چین پر نصب ٹولز کے ساتھ کمپیکٹ ڈیزائن۔
صلاحیت: عام طور پر 30–120+ ٹولز۔
کلیدی اجزاء:
ڈرائیو سسٹم: سروو موٹر + ورم گیئر ریڈوسر (یا گیئرز)۔
گائیڈ پہیے: استحکام کے لیے سخت سطحیں سیدھ کو برقرار رکھنے کے لیے گائیڈ سلاٹس کے ساتھ دوہری تناؤ والے پہیے۔
صفر-پوزیشن کیلیبریشن:
صفر-پوزیشن بلاک اور سینسر درست ٹول پوزیشننگ کو یقینی بناتے ہیں۔
روبوٹک ٹول کی تبدیلیوں کے دوران غلط ترتیب کو روکنے کے لیے اہم۔
3. گرڈ (جالی) باکس-ٹائپ ٹول میگزین
فکسڈ قسم:
لکیری قطاروں میں ترتیب دیئے گئے اوزار۔
X/Y موشن کے ساتھ روبوٹک بازو کے ذریعے ٹول کا انتخاب۔
فائدہ: بڑی گنجائش والے میگزینز کے لیے اعلی جگہ کی کارکردگی۔
غیر-مقررہ قسم:
متعدد متحرک ذیلی-میگزینوں کے ساتھ ماڈیولر ڈیزائن۔
ذیلی-میگزین ٹول تک رسائی کے لیے عمودی طور پر بڑھا سکتے ہیں۔
ہائی-اسپیڈ CNC ورٹیکل لیتھ ٹول میگزین کا ڈھانچہ
1. ڈسک-ٹائپ ٹول میگزین
اجزاء:
ستون کی سیدھ کے لیے کاؤنٹر سنک ہولز کے ساتھ پریشر سٹرپس اور بریکٹ باڈی۔
ہیٹ-علاج شدہ ہک پنجے اور ایک-ٹکڑا مولڈ بریکٹ۔
فوائد: ہلکا پھلکا، سخت ڈھانچہ، کم مینوفیکچرنگ لاگت، اور آسان اسمبلی۔
2. سلسلہ-ٹائپ ٹول میگزین
کلیدی خصوصیات:
ڈرائیو میکانزم: سروو موٹر + ورم گیئر ریڈوسر (ٹارک/رفتار کے لیے ایڈجسٹ)۔
تناؤ کا نظام: گائیڈ پہیوں کو سخت سطحوں اور سایڈست تناؤ کے ساتھ۔
صفر-پوزیشننگ:
زیرو بلاک کسی بھی چین پوزیشن پر نصب؛ روبوٹک پک اپ اسٹیشن پر سیٹ ٹول کو سیدھ میں کرنے کے لیے سینسر کیلیبریٹ کیا گیا۔
یون ڈائریکشنل ہومنگ (گھڑی کی سمت/کلاک وائز فی ڈیزائن کی وضاحتیں)۔
تنقیدی تحفظات
ٹول پوزیشننگ کی درستگی:
ہومنگ کے دوران غلط ترتیب روبوٹک ٹول پک اپ کی خرابیوں کا سبب بنتی ہے، جس کے نتیجے میں ٹول کے تصادم کا خطرہ ہوتا ہے۔
درست صفر-پوزیشن کیلیبریشن قابل اعتماد کے لیے ضروری ہے۔
ڈیزائن ٹریڈ-آف:
ڈرم میگزین: سادگی بمقابلہ محدود صلاحیت۔
سلسلہ میگزین: اعلی صلاحیت لیکن عین مطابق تناؤ اور سیدھ کی ضرورت ہے۔

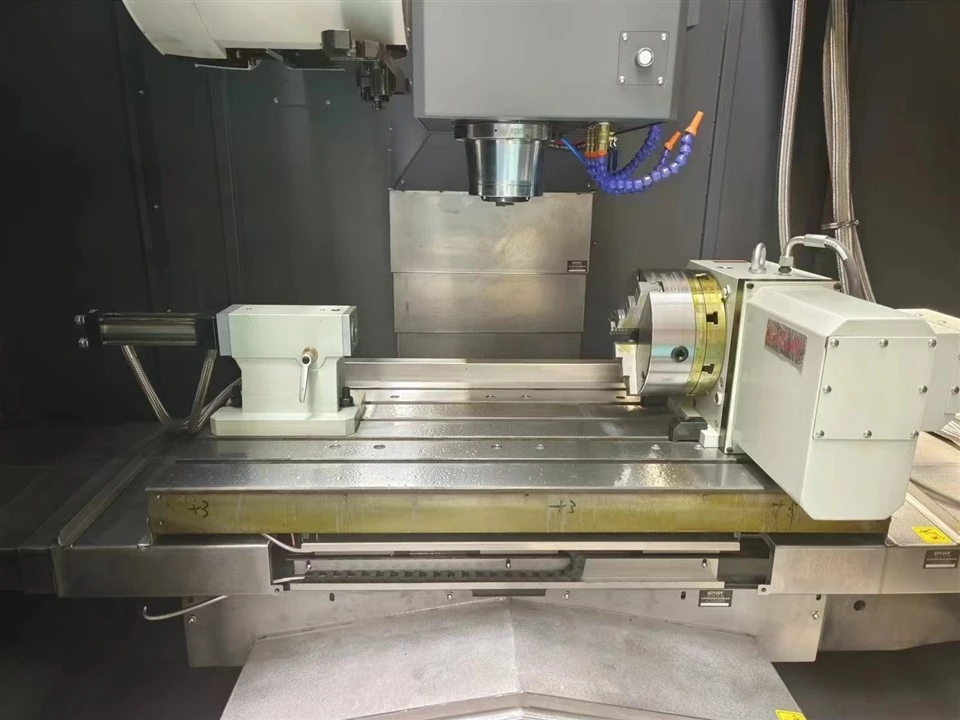

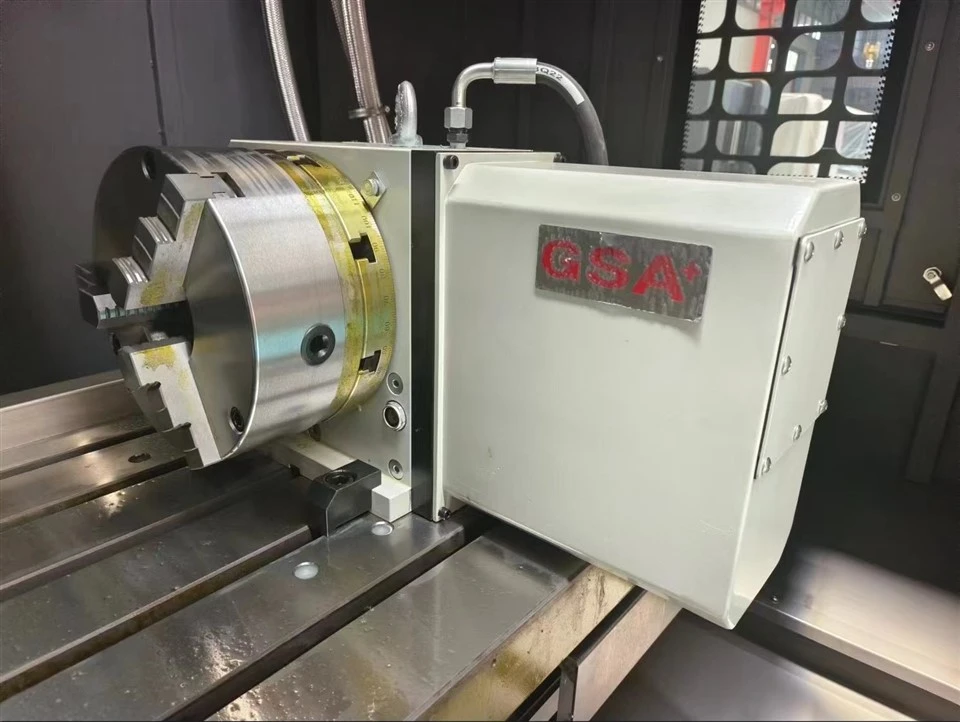

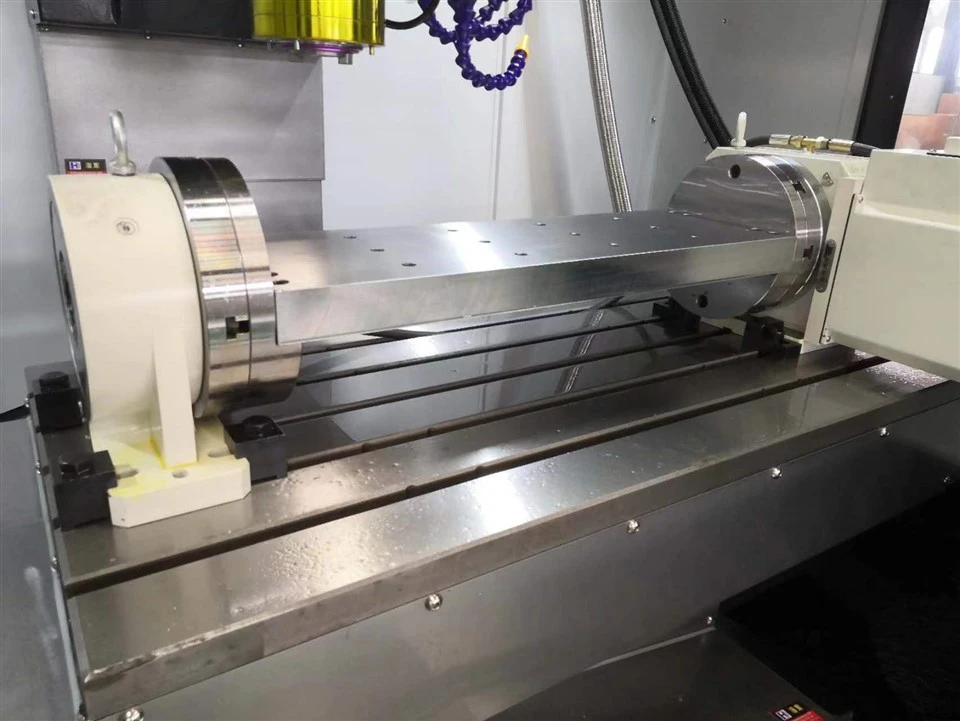

وضاحتیں
|
تکنیکی پیرامیٹر |
VMC1050 |
|
ٹیبل سائز ملی میٹر |
530*1000 |
|
ٹی سلاٹ |
5-18*90 |
|
زیادہ سے زیادہ بوجھ کی گنجائش (کلوگرام) |
600 |
|
ایکس محور سفر ملی میٹر |
1000 |
|
Y محور سفر ملی میٹر |
500 |
|
Z محور سفر ملی میٹر |
600 |
|
سپنڈل سینٹر اور کالم ملی میٹر کے درمیان فاصلہ |
579 |
|
اسپنڈل اینڈ فیس اور ورک ٹیبل سطح کے درمیان فاصلہ ملی میٹر |
140-740 |
|
سپنڈل ٹیپر |
بی ٹی 40 |
|
سپنڈل کی رفتار (rpm) |
8000 |
|
سپنڈل موٹر پاور (Kw) |
7.5 |
|
X/Y/Z محور سرو موٹر پاور (Kw) |
3.9 |
|
X/Y/Z موٹر کنکشن |
سیدھا جڑا ہوا ہے۔ |
|
X/Y/Z گائیڈ وے کی قسم |
لکیری گائیڈ |
|
آلے کی گنجائش |
24T |
|
ٹول کا زیادہ سے زیادہ وزن کلوگرام |
8 |
|
زیادہ سے زیادہ آلے کی لمبائی ملی میٹر |
300 |
|
الیکٹرک صلاحیت KVA |
19 |
|
ٹول میگزین |
بازو کی قسم |
|
X/Y/Z Max.Rapid traverse m/min |
24-24-20 |
|
X/Y/Z زیادہ سے زیادہ فیڈ کی رفتار ملی میٹر/منٹ |
10000 |
|
دہرائیں پوزیشننگ کی درستگی ملی میٹر |
±0.004 |
|
مشین کا طول و عرض (LxWxH) ملی میٹر |
2900x2420x2700 |
|
نیٹ وزن (کلوگرام) |
5400 |
| نظام |
KND-2100M |
