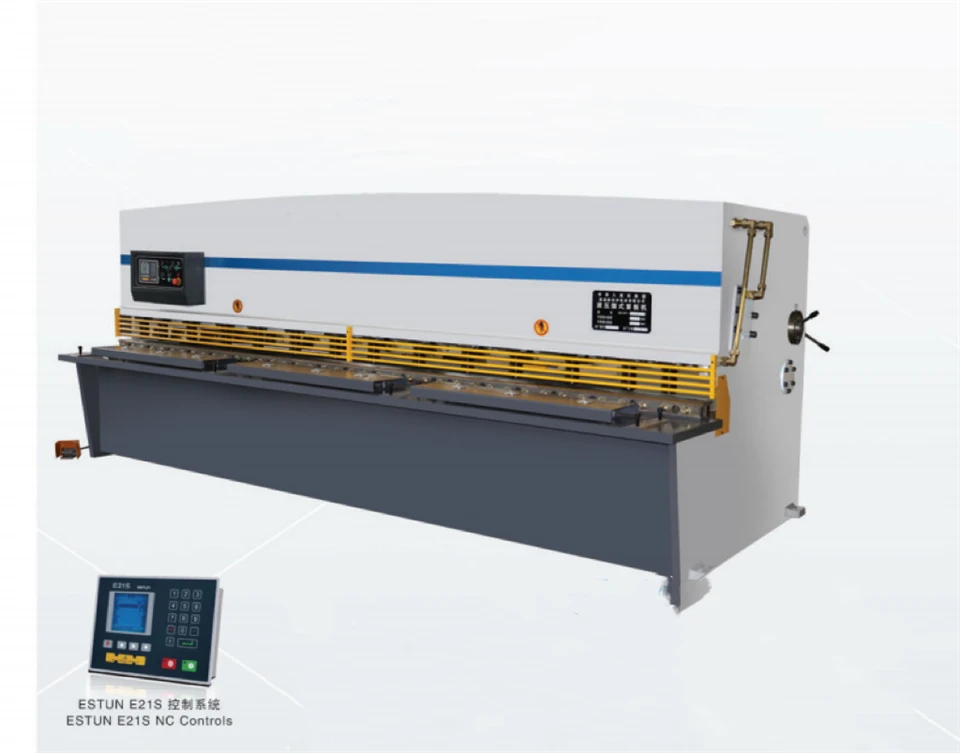

ہائیڈرولک شیئرنگ مشین 2000 ملی میٹر

★ ریک سیکشن

یہ اسٹیل پلیٹ کے لئے ویلڈیڈ سہ رخی ڈھانچہ ہے ، اور الٹرا - لمبے چاقو رکھنے والے کی افقی پلیٹ کاٹنے کی درستگی کو یقینی بنانے کے ل good اچھی سختی ہے۔ یہ فلکرم کے طور پر سوئنگ شافٹ کے ساتھ بائیں اور دائیں سلنڈروں کے ذریعہ کارفرما سوئنگ کے ذریعہ قینچ کو مکمل کرتا ہے۔

★اوپر آرام

اوپری چاقو ہولڈر کی بلیڈ فٹنگ سطح پر قتو کے عمل کے دوران اوپری اور نچلے بلیڈ کے مابین خلا کی مستقل مزاجی کو یقینی بنانے کے لئے آرک - شکل کی مڑے ہوئے سطح پر عملدرآمد کیا جاتا ہے۔

★ دبانے والا آلہ

یہ ریک کے فرنٹ سپورٹ پلیٹ میں نصب متعدد مواد کو دبانے والے سلنڈروں پر مشتمل ہے۔ مادے کو دبانے والے سلنڈر کے تیل سے بھرنے کے بعد ، سر دبانے والا مواد نیچے دباتا ہے تاکہ کھینچنے والی بہار کی کھینچنے والی قوت پر قابو پانے کے بعد پلیٹ کو مضبوطی سے دبائے۔ قینچ مکمل ہونے کے بعد ، کھینچنے والی بہار کی کھینچنے والی قوت کی وجہ سے سر کو دبانے والا مواد دوبارہ سیٹ کرتا ہے۔

دبانے والی قوت کی شدت مٹا ہوا پلیٹ کی موٹائی میں اضافے کے ساتھ بڑھ جاتی ہے۔

★ اسٹاک اسٹاپ

فرنٹ اسٹاپ: فرنٹ اسٹاپ فریم ، اسکیل اور بائیں حد اسٹاپ پلیٹ پر مشتمل ہے۔

بیک اسٹاپ: اوپری چاقو ہولڈرز کراس پلیٹ کے نیچے نصب ، یہ جزو اوپری چاقو ہولڈر کے ساتھ عمودی طور پر چلتا ہے۔ اس کی ایڈجسٹمنٹ کو موٹر - سے چلنے والی بال سکرو ٹرانسمیشن سسٹم کے ذریعہ کنٹرول کیا جاتا ہے۔ E21S سسٹم متغیر فریکوینسی کنٹرول اپنے سفر کے فاصلے کو باقاعدہ کرتا ہے جبکہ سامنے اور عقبی نرم حد سوئچ کی خاصیت رکھتا ہے۔ یہ آسان اور قابل اعتماد بیک اسٹاپ ایڈجسٹمنٹ کو یقینی بناتا ہے۔

★ مشین ٹول ہائیڈرولک سسٹم

یہ مشین ہائیڈرولک ٹرانسمیشن کو اپناتی ہے ، اس کا ہائیڈرولک نظام بنیادی طور پر اس پہیے پمپ پر مشتمل ہوتا ہے ، جس میں براہ راست چیک والو ، سسٹم اوور فلو والو ، برقی مقناطیسی دشاتمک والو اور جمع کرنے والے کے ذریعے ہوتا ہے۔ نظام معقول ، ایکشن مستحکم اور قابل اعتماد ہے۔

موٹر شروع ہونے کے بعد ، یہ تیر کی طرف سے اشارہ کی گئی سمت میں گھومتا ہے (جب تمام سولینائڈ والوز کام نہیں کررہے ہیں) ، محوری پسٹن پمپ کو سکشن پائپ لائن کے ذریعے والو پلیٹ میں اور سولینائڈ والو کو فلٹر کرنے کے لئے محوری پسٹن پمپ کو چلاتے ہیں اور تیل کے ٹینک پر واپس آتے ہیں۔

سسٹمز کا دباؤ محوری گیئر پمپ کے ذریعہ فراہم کیا جاتا ہے ، جس میں زیادہ سے زیادہ 20MPA کا زیادہ سے زیادہ کام کرنے والا دباؤ ہوتا ہے جس میں اوور فلو والو کے ذریعہ باقاعدہ ہوتا ہے۔ فیکٹری چھوڑنے سے پہلے تمام ہائیڈرولک والوز پری {{2} adj ایڈجسٹ ہیں ، جس میں صارفین سے اضافی ایڈجسٹمنٹ کی ضرورت نہیں ہے۔ اس نظام میں تمام اجزاء کے لئے تیانچینگ ہائیڈرولک والوز کو ملازمت دی گئی ہے اور جاپانی - سے بنی واکا مہریں استعمال کرتی ہیں۔ اس ترتیب میں پائپنگ کی ترتیب کو آسان ، کم سے کم رساو ، اور آسان دیکھ بھال اور ڈیبگنگ شامل ہے۔

★ مشین ٹول بجلی کا نظام

یہ مشین 50 ہ ہرٹز ، 380V AC بجلی کی فراہمی پر کام کرتی ہے۔ مین سرکٹ ، برقی مقناطیسی امدادی والو ، اشارے کی لائٹس اور بٹنوں کو کنٹرول کرنے کے لئے ایک ٹرانسفارمر 24V وولٹیج فراہم کرتا ہے۔ بجلی کی کابینہ مشین ٹول کے بائیں جانب پوزیشن میں ہے ، جس میں آسانی سے آپریشن کے لئے سامنے والے حصے میں کنٹرول بٹن نصب ہیں۔ پیڈل سوئچ SA3 بجلی کی کابینہ سے نکلتا ہے۔ مشین کو روٹری سوئچز کے ذریعہ سنگل - پاس ، مسلسل ، یا وقفے وقفے سے آپریشن پر سیٹ کیا جاسکتا ہے۔ اس میں گھومنے والی نوبس کے ذریعہ ایڈجسٹ کاٹنے کی لمبائی کی خصوصیات ہے ، جبکہ بیرونی نوب ٹائم ریلے کو کنٹرول کرتا ہے۔ عین مطابق کاٹنے کے ل ، ، سیدھ کی روشنی کو چالو کرنے کے لئے سوئچ SA2 کو گھمائیں ، پھر مشینوں کے بلیڈ پروجیکشن کے ساتھ پروسیسنگ لائن کو سیدھ میں لانے کے لئے ورک پیس کو منتقل کریں۔ تمام برقی اجزاء شنائیڈر الیکٹرک مصنوعات ہیں۔ مین سرکٹ میں اوورلوڈ اور مختصر - سرکٹ پروٹیکشن شامل ہے ، جو محفوظ آپریشن اور آسان دیکھ بھال کو یقینی بناتا ہے۔

1. رولنگ بیئرنگ و فینگڈین

2. ہائیڈرولک والو ٹیانچینگ

3. مین موٹر جیانگسو موٹر

4. مہریں واکا (جاپان)

5. الیکٹریکل ایپلائینسز شنائیڈر ڈیلیکسی

6. آئل پمپ سنی (USA)

7. بال سکرو تیانجن (اختیاری)

8 ، ہائیڈرولک سلنڈر جیانگسو ہانگ شینگ

9. بلیڈ شنگھائی مشینری بلیڈ جنرل فیکٹری

10. E21S کنٹرول سسٹم ایسٹون

11. فریکوینسی کنورٹر sest
