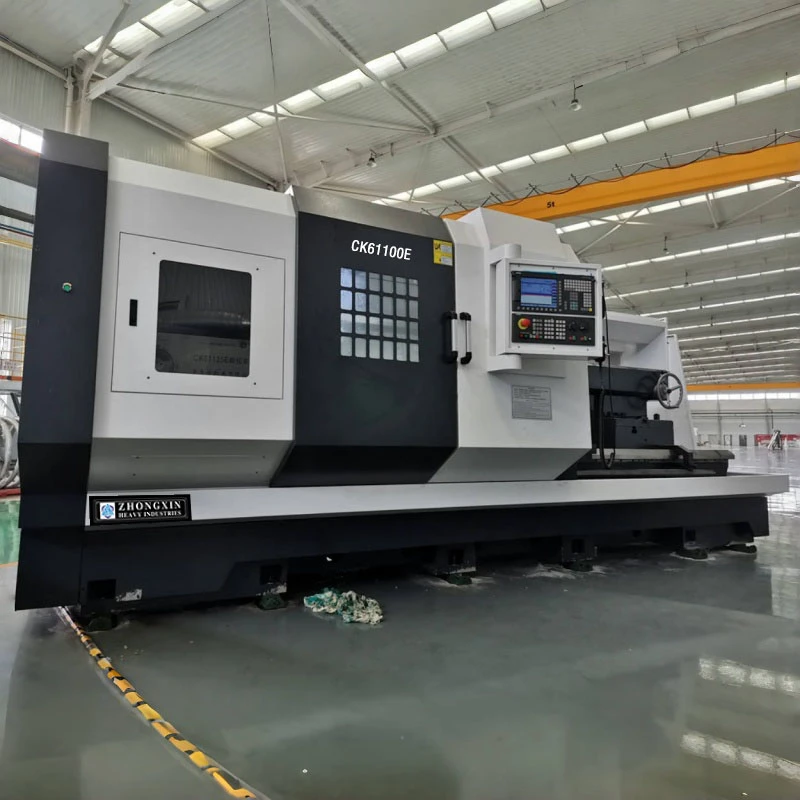

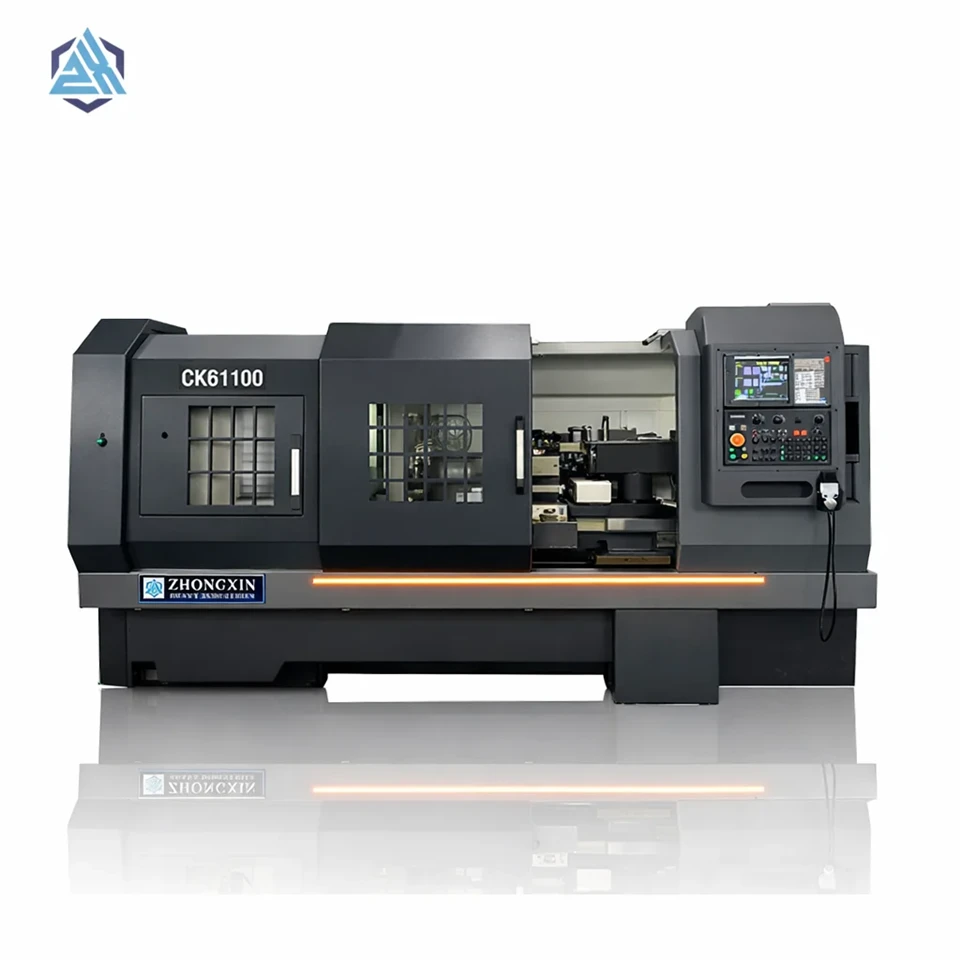

سی این سی لیتھ مشین ہیوی ڈیوٹی
استعمال کریں۔
گیئر باکس ون-ٹکڑا-کاسٹنگ مشین بیڈ باکس وے Cnc لیتھ
سی این سی لیتھز کی یہ سیریز ہیوی-ڈیوٹی قسم کی ہے، جو ہیوی ڈیوٹی ورک پیس کی نیم درستگی اور درست مشینی کے لیے موزوں ہے، اور مختلف اندرونی اور بیرونی بیلناکار سطحوں، مخروطی سطحوں، سرکلر آرک سطحوں، اور دیگر گھومنے والی سطحوں، مختلف دھاگوں وغیرہ کو موڑنے کے لیے موزوں ہے۔
CNC لیتھ کی خصوصیات
اعلی استحکام لازمی مشین بستر
اسپنڈل میں تین قدموں کی رفتار ہوتی ہے، ہر قدم کے اندر سٹیپلیس فریکوئنسی کے ساتھ۔
اعلی تکلا گردش کی درستگی اور مضبوط سختی
اعلی طاقت کی بنیاد
کراس سلائیڈ کو چوڑا کیا۔
خودکار مرکزی چکنا
معیاری ترتیب
ایک-ٹکڑا-کاسٹنگ مشین بیڈ
مشین ٹول آسانی سے خراب نہیں ہوتا ہے اور اچھی سختی کے ساتھ طویل عرصے تک اعلی درستگی کو برقرار رکھتا ہے۔
سپنڈل گیئر باکس
یہ ہیوی ڈیوٹی کاٹنے کے لیے کافی موزوں ہے۔
ٹیل اسٹاک
اسے نہ صرف عقبی مرکز کے ساتھ نصب کیا جا سکتا ہے بلکہ سوراخ مشینی کے لیے ڈریلینڈ ریمر کے ساتھ بھی نصب کیا جا سکتا ہے۔
وضاحتیں
| تکنیکی پیرامیٹر | یونٹ | CK61100E | CK61125E |
| Max.swing dia.over بستر | ملی میٹر | 1000 | 1250 |
| Max.swing dia.over سلائیڈ | ملی میٹر | 650 | 850 |
| زیادہ سے زیادہ موڑنے والا قطر (ڈسک) | ملی میٹر | 830 | 1090 |
| مرکز کا فاصلہ | ملی میٹر | 1500/2000/3000 | 1500/2000/3000 |
| زیادہ سے زیادہ موڑنے کی لمبائی | ملی میٹر | 1400/1900/2900 | 1350/1850/2850 |
| تکلی ناک | جی بی 59001 | A2-15 | A2-15 |
| تکلا بور | φ/mm | 130 | 130 |
| سپنڈل ٹیپر | r/منٹ | میٹرک 140/1:20 | میٹرک 140/1:20 |
| سپنڈل کی رفتار | 10-60,40-240,100-600 | 10-50,40-120,100-300 | |
| سپنڈل شفٹ موڈ | دستی گیئر شففنگ کے ساتھ 3 قدمی رفتار، قدم میں بغیر قدم | دستی گیئر شففنگ کے ساتھ 3 قدمی رفتار، قدم میں بغیر قدم | |
| سپنڈل موٹر پاور | کلو واٹ | 15 | 22 |

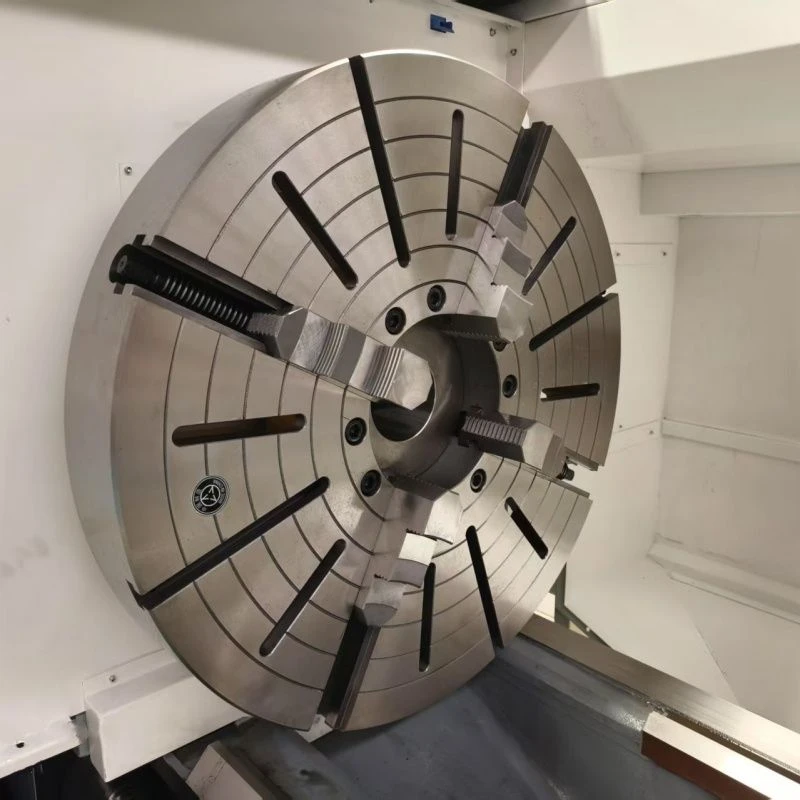

| چک کی قسم | انچ | دستی چک | دستی چک |
| چک کا سائز | منٹ/منٹ | 500 | 630 |
| X/Z محور ریپڈ ٹراورس | منٹ/منٹ | 45752 | 45752 |
| X/Z محور سرو موٹر ٹارک | N.m | x:10 z:15/22/30 | x:15 z:18/22/30 |
| X/Z محور کا سفر | ملی میٹر | x:530 z:1500/2000/3000 | x:650 z:1350/1850/2850 |
| گائیڈ وے کی قسم | باکس کا راستہ | باکس وے | |
| آلے کی مقدار | 4 | 4 | |
| ٹول پنڈلی کا سائز | mmxmm | 40X40 | 40X40 |
| ٹیل اسٹاک quill dia | φ/mm | 140 | 160 |
| ٹیل اسٹاک quill ravel | ملی میٹر | 250 | 250 |
| ٹیل اسٹاک کوئل ٹیپر | MT6# | MT6# | |
| کل ریٹیڈ پاور | کلو واٹ | 20/22/24 | 28/30/31 |
| کل ریٹیڈ کرنٹ | A | 40 | 65 |
| خالص وزن | کلو | 5400/6000/6800 | 5000/9600/10600 |
| مشین کا طول و عرض (LxW×H) | ملی میٹر | 4100/4600/5600×2160x2200 | 4100/4600/5600×2355×2455 |
