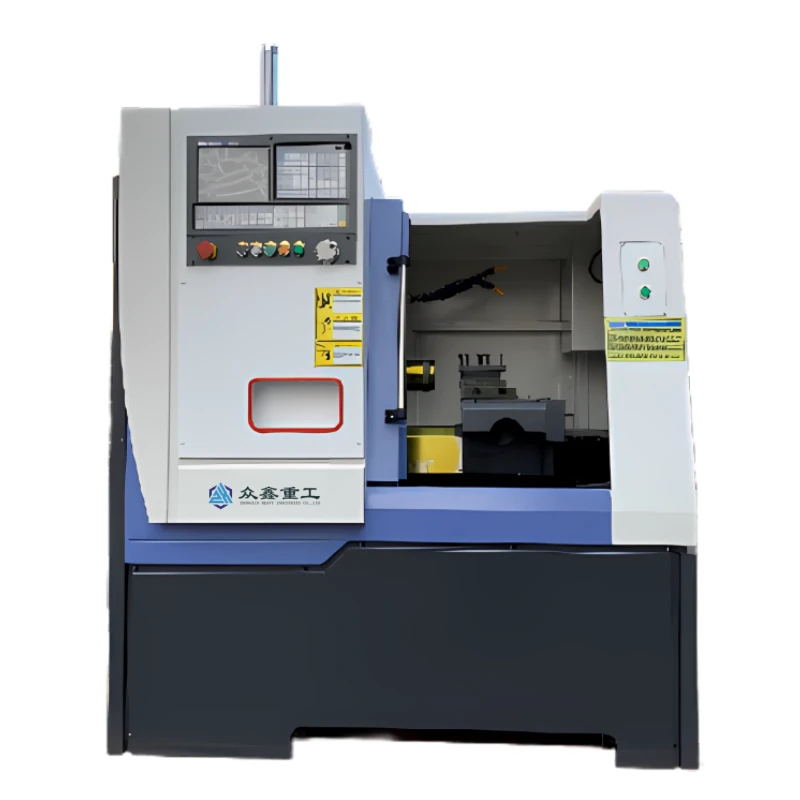

H32i-1

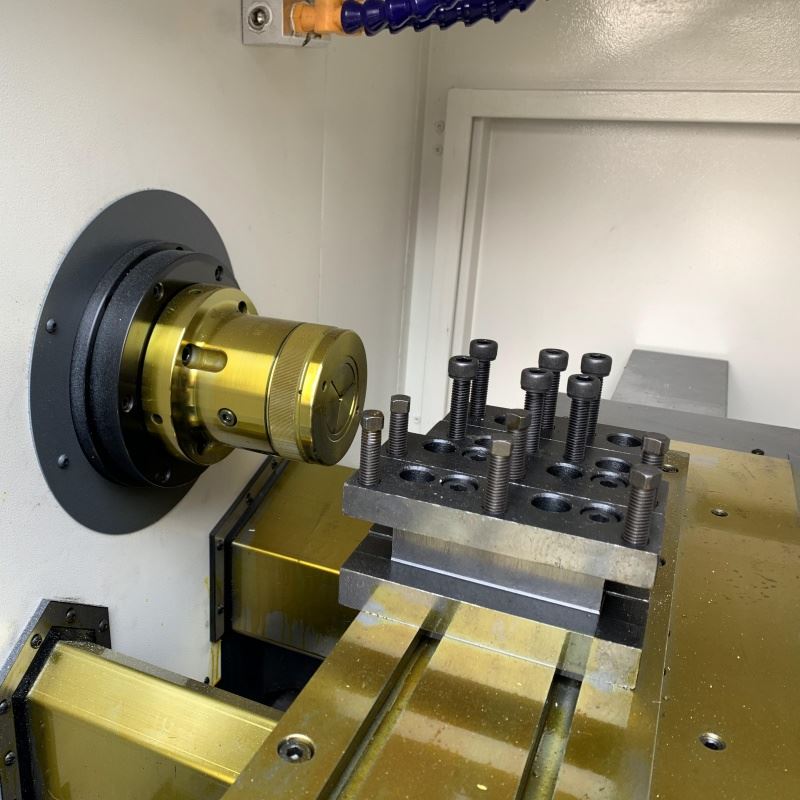

H32i-2

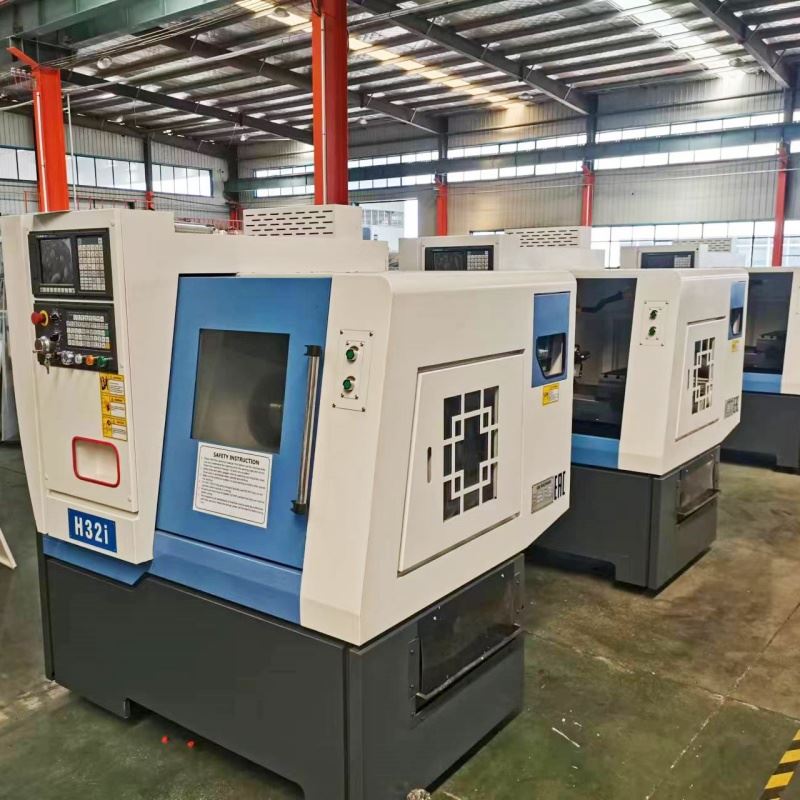

H32i-3

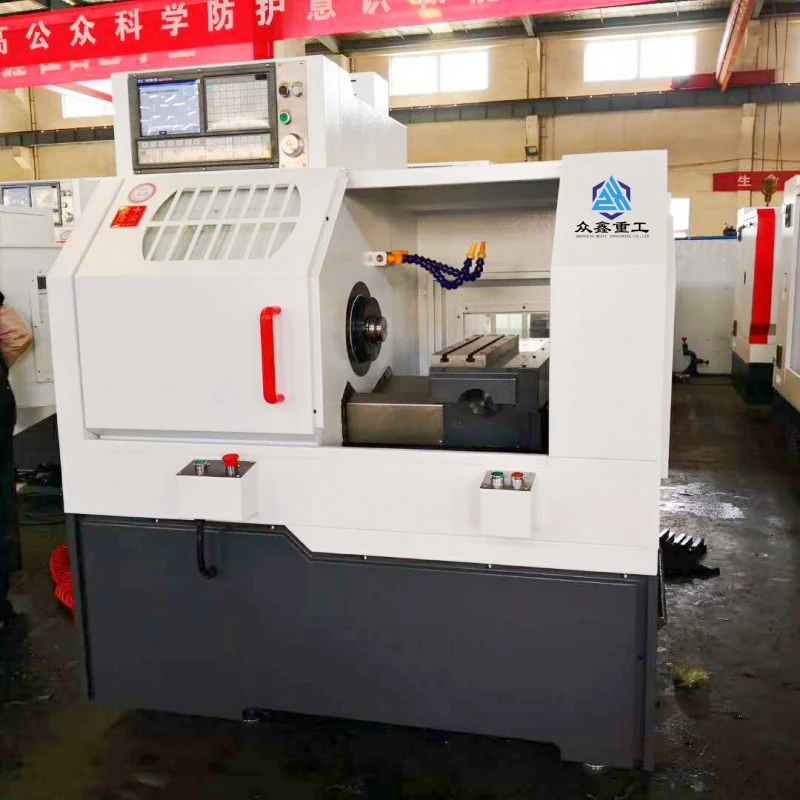

H32i-4

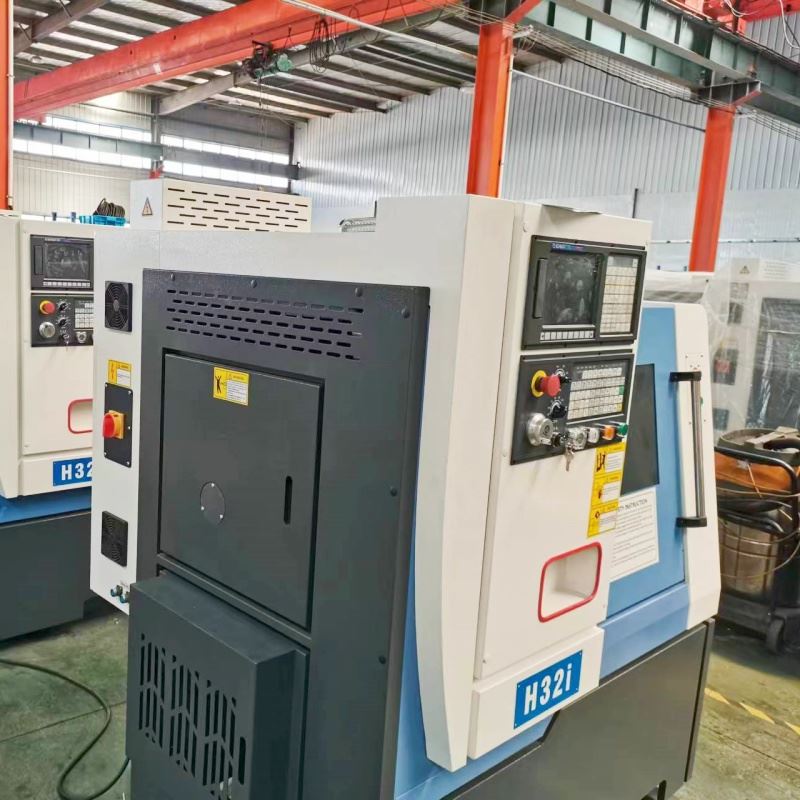

H32i-5

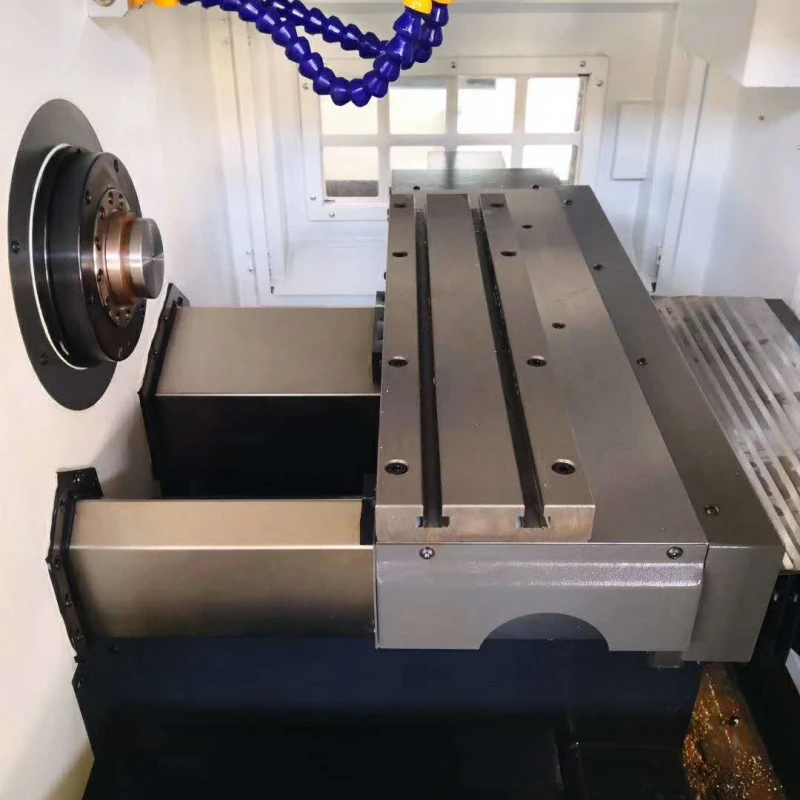

H32i-6

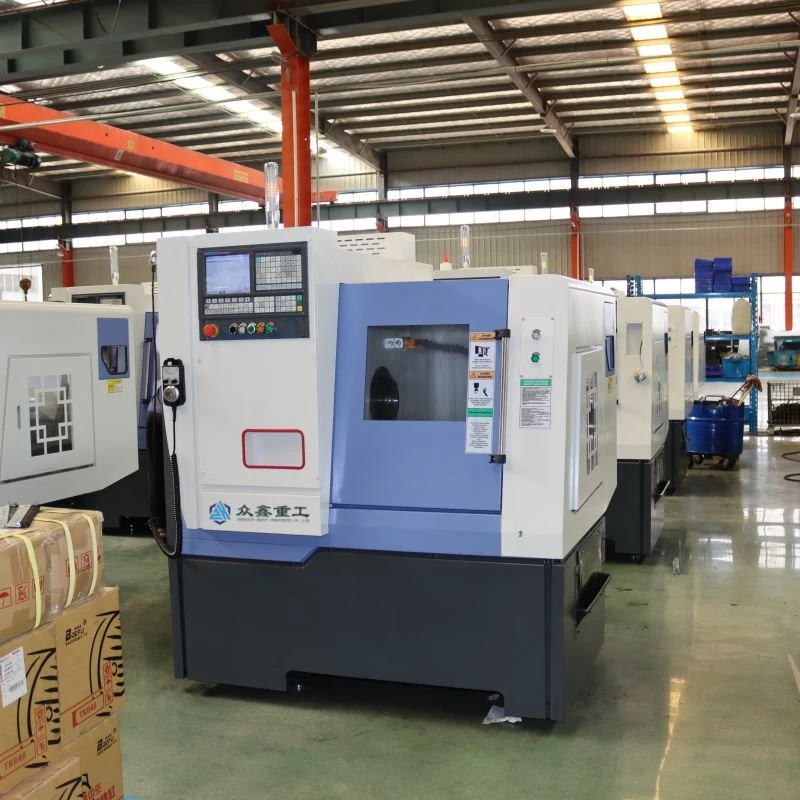

H32i-7

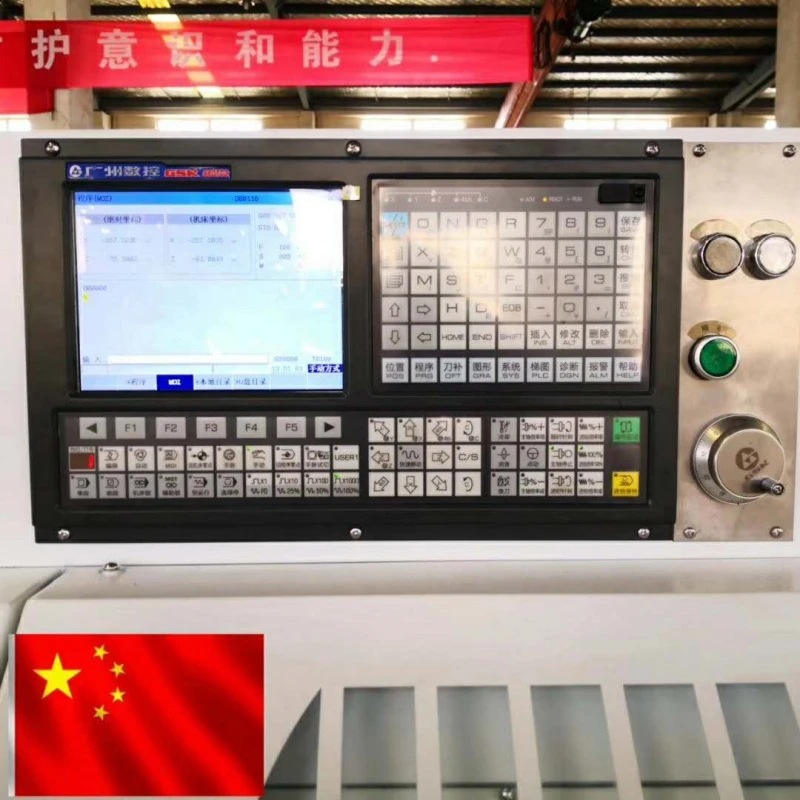

H32i-8

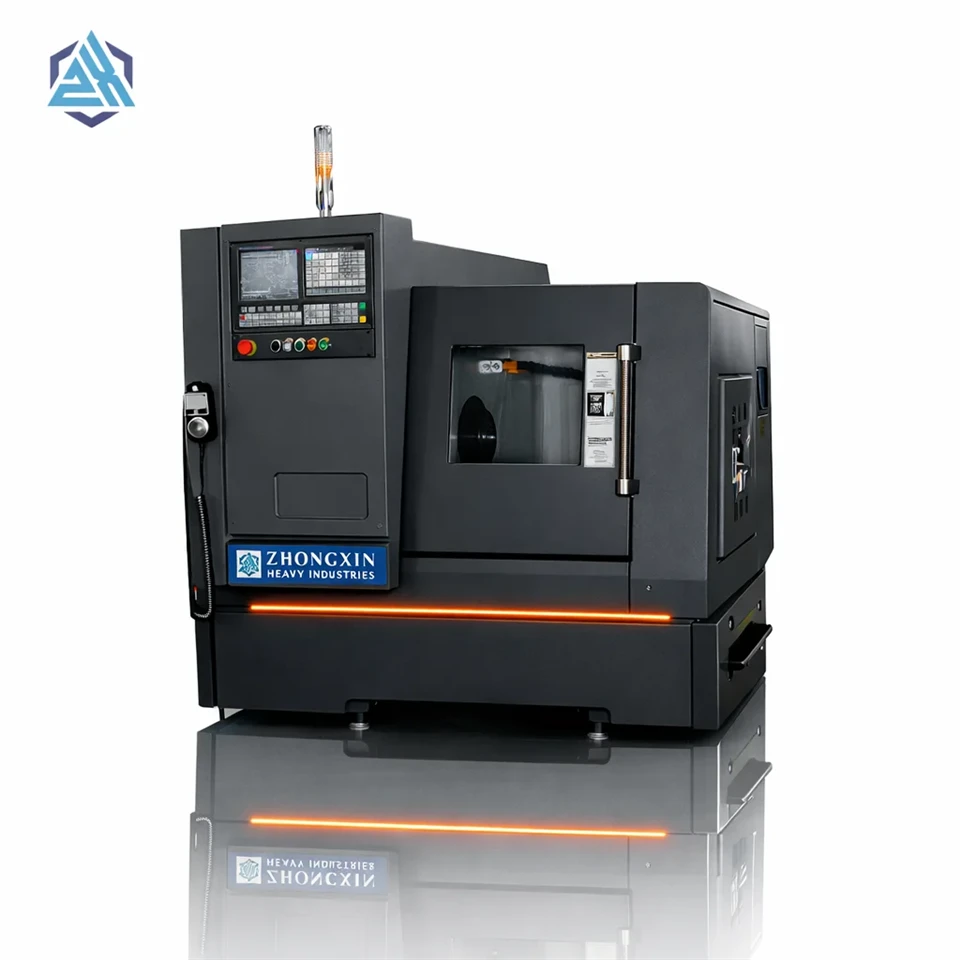

چھوٹی سی این سی لیتھ

یہ مشین ہر قسم کے چھوٹے اور درمیانے سائز کے شافٹ اور پلیٹ ورک پیس کو پروسیس کرنے کے لیے موزوں ہے، اور مختلف دھاگوں، دائرہ آرک، سرکلر کون، گھومنے والے جسم کے اندر اور باہر کی سطح کو بھی موڑ سکتی ہے۔ یہ مشین سینیٹری، والو، برقی آلات، آلے، آٹوموبائل، موٹر سائیکل، بیرنگ وغیرہ میں بڑے پیمانے پر استعمال ہوتی ہے۔

انکوائری بھیجنے

مصنوعات کا تعارف

استعمال کریں

لکیری گائیڈ CNC لیتھ

یہ سلسلہ ایک تیز-رفتار، تیز-صداقت، اور انتہائی قابل اعتماد ہے۔ مشین ٹول کے طویل مدتی استحکام کو یقینی بنانے کے لیے اہم اجزاء کو اعلی-طاقت والے مواد سے کاسٹ کیا گیا ہے۔

CNC لیتھ کی خصوصیات

باؤ سکرو پری-تناؤ کا ڈھانچہ

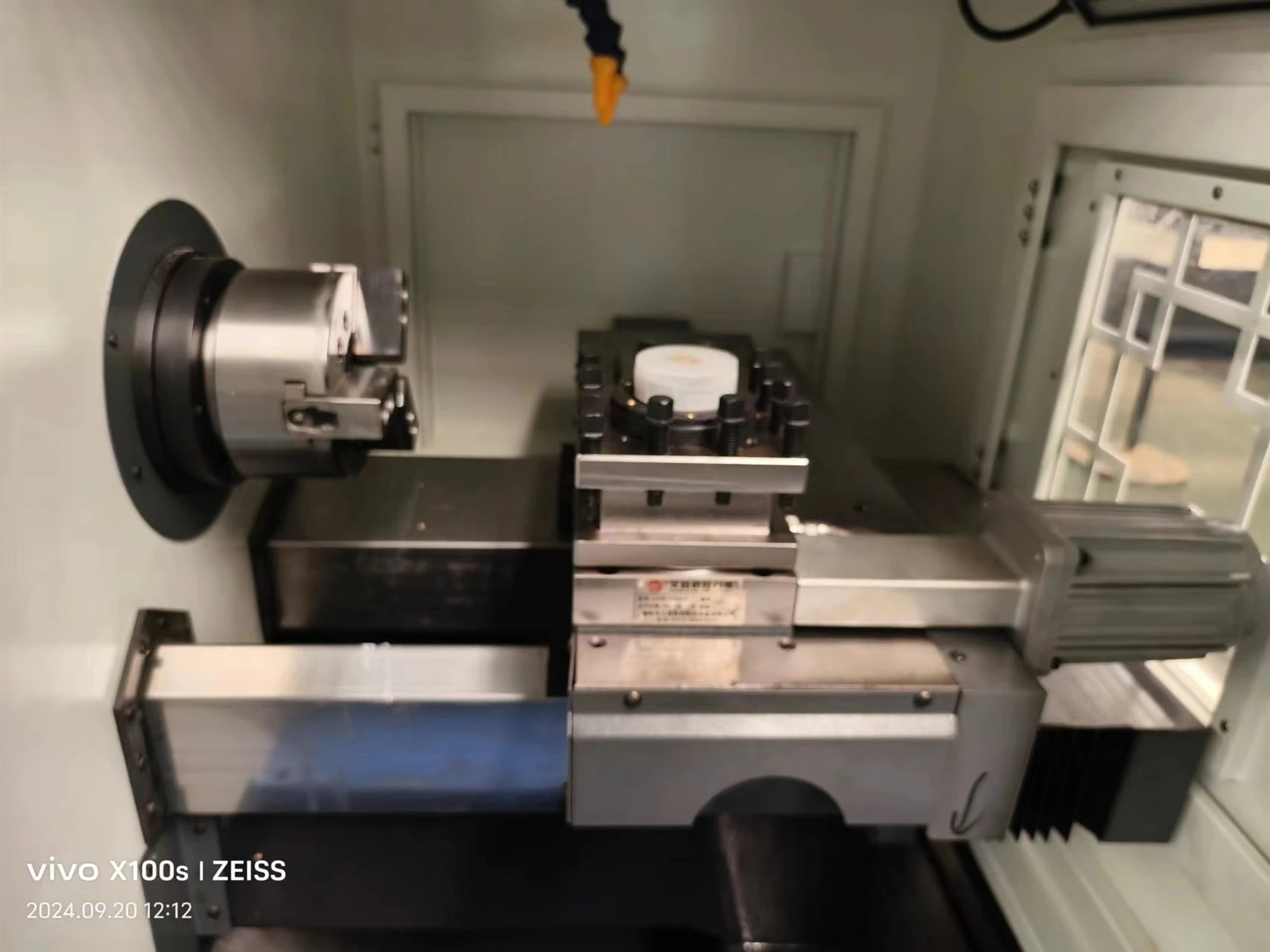

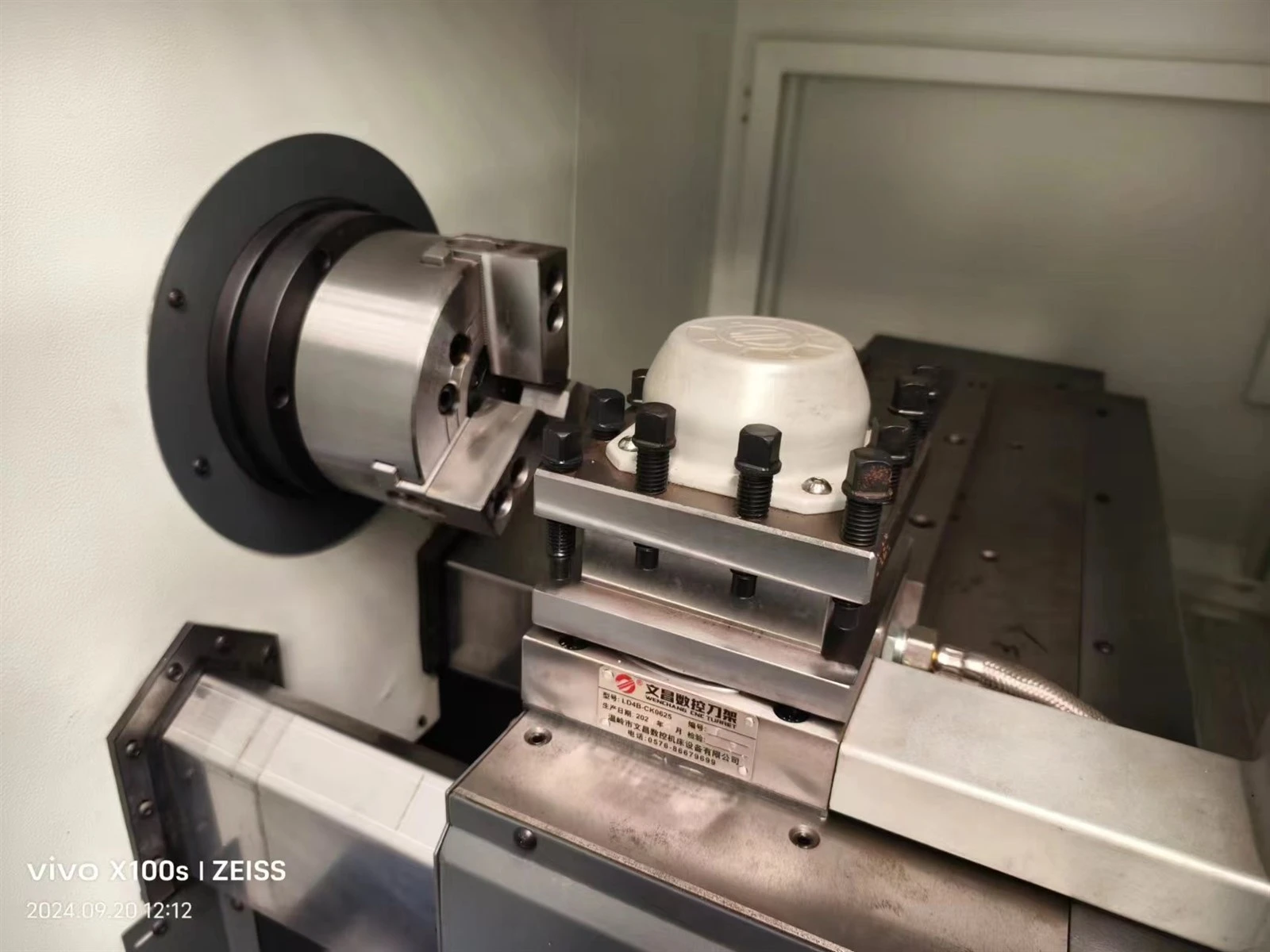

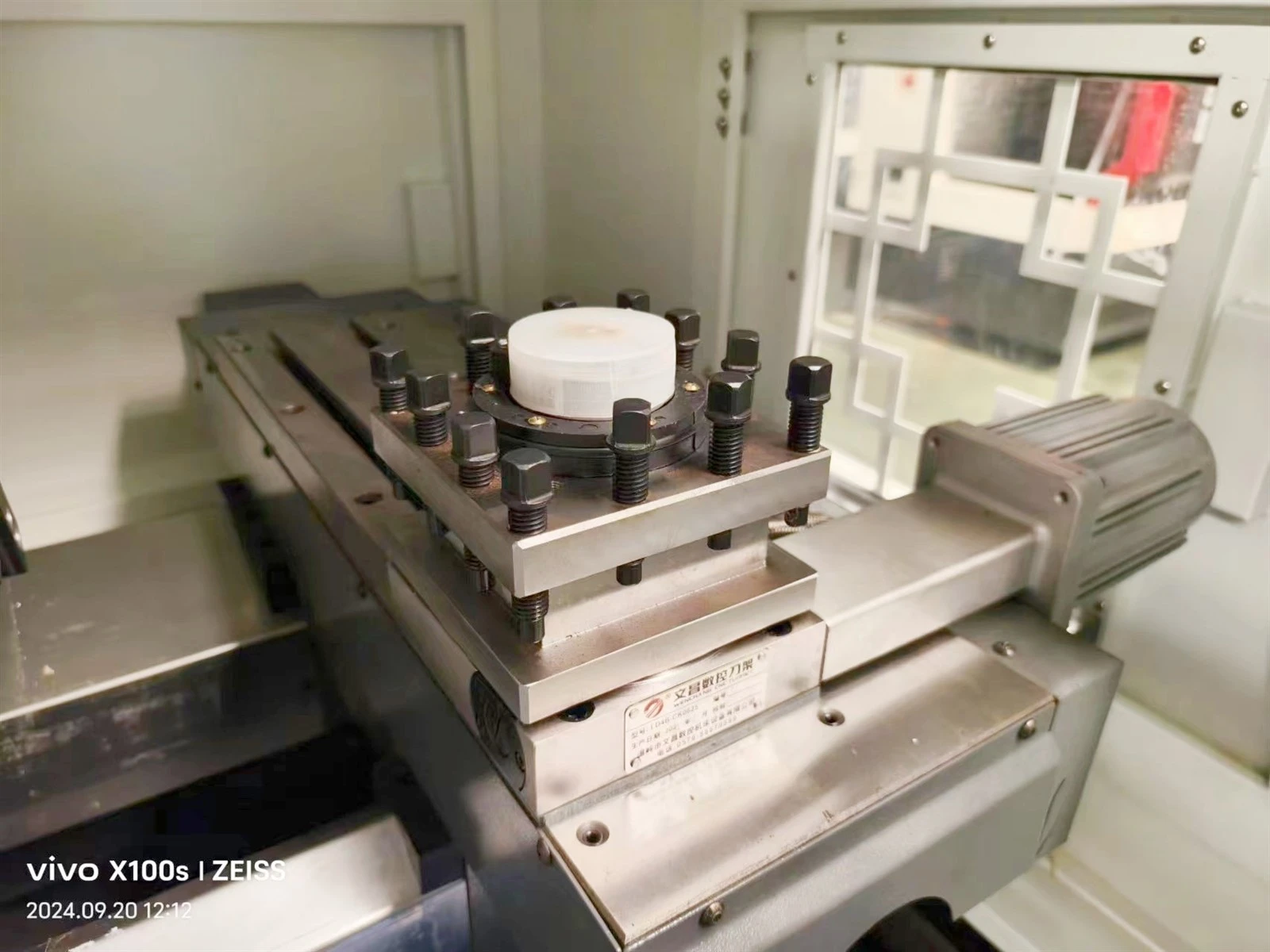

گینگ ٹائپ ٹول پوسٹ
برج اختیاری
فلیٹ بیڈ/45 ڈگری ایک-ٹکڑا-کاسٹنگ سلنٹ مشین بیڈ

اعلی صحت سے متعلق تائیوان لکیری گائیڈ ریل

سپنڈل یونٹ کی دو قسمیں ہیں: بھاری کٹنگ اور تیز رفتار-

ہیوی کٹنگ اسپنڈل یونٹ مشینی بیرنگ اور گیئرز کے لیے موزوں ہے۔

تیز رفتار سپنڈل یونٹ ہائی-اسپیڈ اور ہائی-پریسیئن مشیننگ کے لیے ہے۔

معیاری ترتیب

6/8 اسٹیشن الیکٹرک برج اور 8 اسٹیشن سرو برج اختیاری ہیں۔

دستی چک معیاری ہائیڈرولک ٹھوس اور کھوکھلی چک ہے، ہائیڈرولک جمع اختیاری ہیں۔

لکیری گائیڈ ریل رولر لکیری گائیڈ تیز رفتار اور اعلی کے ساتھ
صحت سے متعلق

وضاحتیں

وضاحتیں	یونٹس	H32i
Max.swing dia.over بستر	ملی میٹر	320
Max.swing dia.over سلائیڈ	ملی میٹر	70
زیادہ سے زیادہ پروسیسنگ کی لمبائی	ملی میٹر	185
زیادہ سے زیادہ بار کی گنجائش	ملی میٹر	39
زیادہ سے زیادہ پروسیسنگ قطر (پلیٹ)	ملی میٹر	320
تکلی ناک	جی بی 59001	A2-5
تکلا بور	φ/mm	48
تکلا کی رفتار	r/min	50-4000
سپنڈل مین پاور	کلو واٹ	3.7
چک کا سائز	انچ	6
Xaxis تیزی سے گزرنا	منٹ/منٹ	24
Z محور ریپڈ ٹراورس	منٹ/منٹ	24
ایکس محور سروو موٹر ٹارک	N.m	4
Z محور سرو موٹر ٹارک	N.m	4
Xaxis سفر	ملی میٹر	280
Zaxis سفر	ملی میٹر	330
ٹول پنڈلی کا سائز	ملی میٹر	20x20/025
کل ریٹیڈ پاور	کلو واٹ	6
کل ریٹیڈ کرنٹ	A	13
خالص وزن	کلو	1400
مشین کا طول و عرض (L×W×H)	(ملی میٹر)	1620×1420×1700
